viernes, 9 de junio de 2017

Caja ducto triangular para JBL Tornado 18SWT5600

Caracteristicas de la Caja:

MDF de 18 mm de espesor.
Volumen interno neto: 68,58 litros.
Volumen interno bruto: 92,8 litros.
Sintonia de la caja : 65 Hz.
Frecuencia de corte recomendado: HPF 60 Hz. - LPF 120-150 Hz.

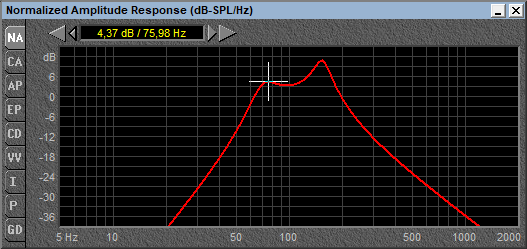

Pico de respuesta de 5,15 dB en 87,74 Hz.
F3 en 55 Hz.






Desplazamiento del cono aplicando 5000 wrms por subwoofer

martes, 16 de mayo de 2017

DATS V2 Dayton Audio Test System

El DATS V2 es un dispositivo USB para medicion de los parametros Thiele Small de sub/woofers.




domingo, 7 de mayo de 2017

Caja bandpass 6to orden para JBL Tornado 15SWT3000

Caracteristicas de la Caja:

MDF de 18 mm de espesor.
Volumen interno bruto camara trasera: 44,22 litros.
Volumen interno bruto camara delantera del subwoofer: 40,53 litros.
Frecuencia de corte recomendado: HPF 55 Hz 24dB/oct - LPF 120-150 Hz.
Pico de respuesta de 4,23 dB en 73,05 Hz.
F3 en 53 Hz.



















Desplazamiento del cono aplicando 2500 wrms por subwoofer

Click en la imagen para vizualizar en 3D
