miércoles, 19 de diciembre de 2018

Caja ductada para Hard Power 3650 15

MDF de 25 mm de espesor.
Volumen interno bruto : 64,68 litros.
Volumen interno neto : 50,39 litros.
Sintonia de la caja : 92 Hz.
Frecuencia de corte minimo recomendado(HPF): 80 Hz.
Pico de respuesta de 5,54 dB en 108,6 Hz.
F3 en 74 Hz.




domingo, 2 de diciembre de 2018

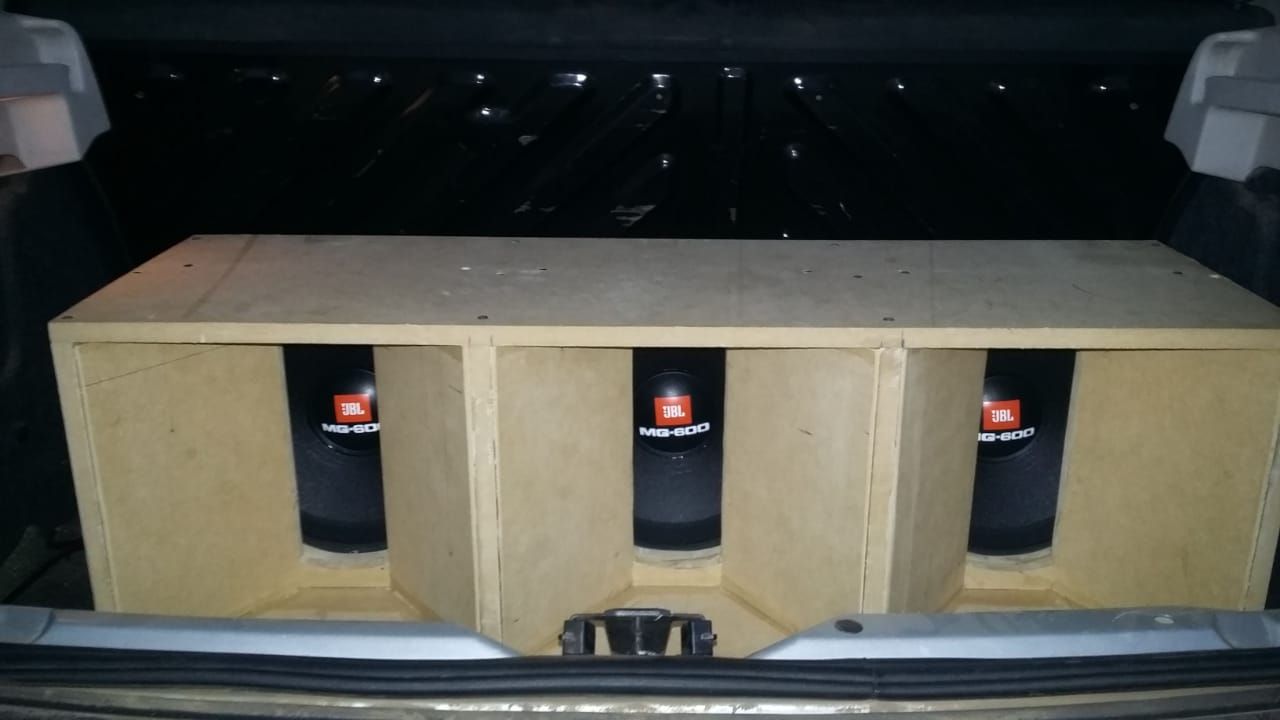

Caixa com quebra canto é necessário para subwoofer?

A caixa com quebra de canto não se faz necessário, pois na litragem da mesma (tecnicamente falando) o subwoofer atuaria em frequências de até 100hz, já em trio e PA recomendamos o uso, porque os woofers trabalham em frequências bem mais elevadas


O objetivo do quebra-canto é eliminar possíveis ondas estacionárias, e para haver ondas estacionárias, o comprimento das frequências (ondas senoidais) a serem trabalhadas deve caber dentro da caixa, ou seja, a caixa precisa ter o tamanho suficiente para que isso ocorra. As ondas internas não vão interagir com o meio externo. Isso é feito em caixas grandes de som PA ou trio elétrico onde o woofer trabalha até 1200hz no mínimo. No cálculo de cancelamento acústico interno consideramos até 600hz no máximo, o padrão é 300hz. Então em som automotivo interno com subwoofer onde trabalhamos o limite de até 100hz no LPF, o comprimento da onda senoidal é de até 3,40 metros a 21ºC por exemplo e nenhuma caixa de subwoofer para som interno chega a ter 3,40 metros (nem metade disso).


Portanto, tecnicamente falando, não é necessário usar quebra-cantos, pois não há ondas estacionárias, já que nestas frequências de até 100hz são bem maiores que a caixa, porém, em PA ou trio é interessante ser feito sim.

Por: Reinaldo Miyazaki
Ex diretor técnico da Focal, JL no Brasil e Audiophonic


miércoles, 19 de septiembre de 2018

Line Array acoplamiento

Para que se produzca un acoplamiento eficaz la longitud de onda de la frecuencia de corte superior ha de ser mucho mayor que la distancia entre los centros de los altavoces.


Es decir, que la forma de evitar que aparezcan lóbulos secundarios en la polar, los cuales producirían una distribución de presión no uniforme con la distancia, es limitando la banda de frecuencias a reproducir por cada vía a aquellas frecuencias para las cuales la distancia entre altavoces d sea igual o menor a la mitad de la longitud de onda. La conocida ecuación: La longitud de onda mas corta que reproducirá cada altavoz (d = λ/2) se corresponderá pues con la frecuencia superior de corte de la vía en un line array. La longitud de onda de la frecuencia de corte será así mayor que la distancia entre altavoces d, exactamente dos veces mayor. La frecuencia de corte inferior será incluso mas grande, como se especifica en la ecuación de la fig. de arriba, λ >> d.






viernes, 14 de septiembre de 2018

Parametros Thiele Small

La habilidad para elegir el altavoz más apropiado para un lugar o recinto en particular reside directamente en el entendimiento de los datos que los fabricantes nos dan en sus productos. Antes de 1970, no había métodos fáciles o un estándar aceptado en la industria para obtener estos datos con la facilidad y fiabilidad con que se hace hoy. A menudo algunos métodos no eran realistas y, para colmo, eran caros, convirtiendo la información en confusión.

PARAMETROS THIELE-SMALL

A principios de los 70s, varios estudios fueron presentados a la Sociedad de Ingenieros de Audio (AES), los cuales dieron lugar al desarrollo de lo que hoy conocemos como ‘Parámetros Thiele-Small’. Estos papeles fueron registrados por A.N. Thiele y Richard H. Small. Thiele fue el ingeniero superior en el diseño y desarrollo de la Comisión de Radiodifusión de Australia y responsable del Laboratorio de Ingeniería Federal, además de ser el analista del diseño de equipos y sistemas de sonido y radiodifusión. Small era, en la época, un recientemente graduado Investigador de la escuela de Ingeniería Eléctrica en la Universidad de Sidney.

FS

Este parámetro es la frecuencia resonante de aire libre del altavoz. Es el punto en el cual el peso del movimiento de partículas del altavoz se equilibra con la fuerza de la suspensión del mismo en movimiento. Si alguna vez has visto un pedazo de cuerda resonando descontroladamente por el viento, has visto el efecto de alcanzar la frecuencia resonante. Es importante conocer esta información para prevenir – en tu estudio o recinto – los repiques.

RE

Es la resistencia – en corriente directa – del driver medido con un óhmetro (o téster de resistencia) y a menudo se lo ve como ‘DCR’. Esta medida casi siempre será menor que la impedancia nominal del driver. Los clientes a veces se ven preocupados porque RE es menor a la impedancia publicada y temen que los amplificadores la sobrecarguen. Debido al hecho de que la inductancia del altavoz crece con la frecuencia, es poco probable que el amplificador vea la resistencia en directo cuando se carga.

LE

Es la inductancia de la bobina de voz, medida en milihenrios (mH). La industria estándar mide la inductancia a 1.000 Hz. Como las frecuencias aumentan habrá un aumento de impedancia sobre Re. Esto es porque la bobina de voz actúa como inductor. Por consecuencia, la impedancia del altavoz no es una resistencia fija, sino que puede ser representada como una curva que cambia con la frecuencia.

PARAMETROS Q

Qms, Qes y Qts son medidas relacionadas con el control de la suspensión del transductor cuando alcanza la frecuencia resonante (Fs). La suspensión debe prevenir cualquier efecto colateral que provoque que la bobina de voz y los polos se toquen (esto destruiría el altavoz). La suspensión también debe actuar como un absorbente de shock. El Qms es una medida de control que viene del sistema de suspensión mecánica del altavoz. Qes es la medida de control que viene del sistema de suspensión eléctrica del altavoz (la bobina de voz y su imán). Las fuerzas opuestas de las suspensiones mecánicas y eléctricas actúan para absorber el shock. Qts es llamado el ‘Q total’ del driver y deriva de una ecuación donde Qes se multiplica por Qms y el resultado se divide por la suma de los mismos.

VAS/CMS

VAS representa el volumen de aire que al estar comprimido en un metro cúbico ejerce la misma fuerza elástica (Cms) de la suspensión en un altavoz particular. VAS es uno de los más complejos parámetros a medir porque la presión del aire cambia en relación con la humedad y la temperatura – un ambiente precisamente controlado es esencial. Cms es medido en metros por Newton. Es la fuerza ejercida por la suspensión mecánica del altavoz. Es simplemente la medida de su firmeza. En conjunción con los parámetros Q permite tomar el control ante decisiones subjetivas en los fabricantes de automotores cuando se trata de prepararlos, ya sea para llevar al presidente o si hablamos de autos de carreras. Piensa en los picos y los valles de las señales de audio como la superficie de una calle y considera a la suspensión ideal del altavoz como la suspensión del automóvil que puede atravesar los terrenos más rocosos con precisión y sensibilidad a la velocidad de un aeroplano – todo un desafío.

VD

Este parámetro es el Pico de “Diafragma del Volumen de Desplazamiento” – en otras palabras, el volumen de aire que el cono moverá. Se calcula multiplicando XMAX (exceso de bobina de voz del driver) por Sd (superficie del cono). VD lleva valor en cc. La más grande cifra de VD da mayor calidad a un transductor de sub-bajos.

BL

Expresado en metros Tesla, es la medida de la fuerza del motor de un altavoz. La formula es masa en gramos dividida por la corriente en amperes. Un valor alto de BL indica un transductor fuerte que mueve el cono con autoridad.

MMS

Este parámetro es la combinación del peso del cono montado más la carga de masa de la radiación del driver. El peso del cono es fácil: es tan solo la suma del peso de los componentes montados en el mismo. La radiación del driver es el peso del aire que el cono debe empujar.

EBP

Esta medida se calcula dividiendo FS por QeS. La cifra de EBP se utiliza en muchas fórmulas para diseños de recintos para determinar si el altavoz es apto para lugares cerrados o no. Un valor de EBP cercano a 100 indica que el altavoz es lo más apropiado para un recinto ventilado. El EBP se obtiene dividiendo el FS por el QES.

XMAX/XLIM

La salida del altavoz se vuelve no-lineal cuando la bobina de voz comienza a dejar el espacio magnético. Aunque las suspensiones pueden crear la no-linealidad en la salida, el punto en el cual el número de giros del espacio magnético comienza a disminuir es cuando se incrementa la distorsión. Las cifras XMAX se obtienen de la altura de la bobina de voz menos el grosor de la parte superior, dividido por dos. XLIM se expresa como una medida de fallas. Un transductor que exceda los valores nominales de XLIM es propenso a tener fallas. Los filtros paso alto, limitadores y software de modelado de recintos son herramientas importantes a la hora de proteger a los woofers de fallas mecánicas.

SD

Es la superficie del cono, normalmente dada en centímetros cuadrados.

----------------------------------------------------------------------------------------------------------------------


Bien, estamos en la última entrega de los parámetros Thiele Small. Esperamos haberles aportado en las anteriores entregas algo nuevo a quienes desconocían el universo del armado de gabinetes acústicos y si algún aficionado ingeniero fabricante quiere compartir algún comentario o instructivo, este es el mejor medio para conversar! Gracias por seguirnos en nuestros posts!

RANGO DE FRECUENCIA USABLE

Es el rango de frecuencias por el cual el transductor demostrará su buena calidad. Los fabricantes utilizan diferentes técnicas para la determinación del ‘Rango de frecuencia usable’. La mayoría de los métodos son reconocidos en la industria, pero pueden disparar diferentes resultados. Técnicamente, muchos altavoces son utilizados para producir frecuencias en rangos donde no se podría determinar mucho el resultado. En tanto las frecuencias se incrementen, la cobertura fuera de eje del transductor bajará relativamente a su diámetro. En cierto punto, la cobertura se vuelve angosta como un rayo de luz. Si alguna vez te has parado frente a un amplificador de guitarra o altavoz, y te has movido para un lado y para otro, oyendo diferentes sonidos, has estado en presencia de este fenómeno y ahora sabes que ocurre.

MANEJO DE LA ENERGIA

Esta especificación es muy importante para la selección del transductor. Obviamente, necesitas escoger un altavoz que sea capaz de manejar la entrada de energía que vas a proveerle. Con la misma señal, puedes destruir un altavoz al utilizar demasiada energía. La situación ideal es la de escoger un altavoz que tenga la capacidad de manejar más energía de la que le proveas, y soporte para fallas térmicas. Tomando como analogía a un automóvil; no comprarías uno que vaya a 70 km/h si sólo fuera esa la velocidad a la que deseas conducir. En términos generales, el contribuyente número uno para la clasificación de la energía de un transductor es su capacidad de liberar energía térmica. Esto se ve afectado por varios tipos de elección en el diseño, ya sean en la bobina de voz, el tamaño del imán, la ventilación, y los adhesivos utilizados en la construcción de la bobina de voz. Tamaños más grandes de bobina e imán proveen más área para que disipe el calor, mientras que los conductos ventiladores permiten a la energía térmica escapar y enfriar el aire. Igualmente importante es la capacidad de la bobina de voz de manejar la energía térmica.
Varios factores mecánicos deben ser tenidos en cuenta al determinar el manejo de energía. Un transductor puede ser capaz de manejar 1,000W desde una perspectiva térmica, pero fallaría mucho antes de que ese nivel sea alcanzado por un problema mecánico. La causa de falla más común se da al requerir que el altavoz produzca más bajas frecuencias que las que mecánicamente podría producir.

SENSIBILIDAD

Esta información representa una de las especificaciones más útiles para cualquier transductor. Es la representación de la eficiencia y volumen que puedes esperar de un dispositivo relativo a la energía entrante. Los fabricantes de altavoces siguen diferentes reglas al obtener esta información. Como resultado, a menudo los compradores de altavoces no pueden comparar bien la sensibilidad de distintos dispositivos.

4 Metodos para ajuste Som


martes, 14 de agosto de 2018

Parámetros Thiele-Small by Eduardo Sacerdoti

Son una serie de parámetros que describen el funcionamiento de un altoparlante a bajo nivel y son escenciales para el diseño de gabinetes acústicos. Llevan su nombre en base a sus creadores A. Neville Thiele y Richard H. Small. Especifican el funcionamiento del altoparlante como si fuese un filtro eléctrico, es decir que analizan un dispositivo electro-mecano-acústico como un filtro meramente eléctrico, esto es posible debido a que existen analogías entre estos sistemas y sus componentes. De esta manera cualquier circuito resonante, ya sea eléctrico, mecánico o acústico se comportan de manera equivalente. Esto es importante debido a que un altoparlante presenta una resonancia mecánica en bajas frecuencias y que un gabinete ventilado es un resonador acústico.

A través de los parámetros T-S es posible predecir el funcionamiento de determinado altoparlante en un gabinete, principalmente la respuesta en frecuencia pero también la impedancia eléctrica, la excursión del cono, SPL máximo, velocidad de port y derivados.

Fs: Frecuencia de resonancia mecánica del altoparlante al aire libre. A esta frecuencia el altoparlante se mueve con un esfuerzo mínimo. Es de suma importancia debido a que por debajo de ella la respuesta en frecuencia decae, o dicho de otra manera el altoparlante va a ser capaz de reproducir a partir de ella. Es decir que un parlante con una Fs de 60 Hz difícilmente pueda reproducir por debajo de 50 Hz. En la figura 1 se observa una frecuencia de resonancia de 55 Hz por debajo de ella la respuesta en frecuencia cae.

Cms: Compliancia de la suspensión. Es la inversa de la rigidez (K de un resorte), expresa cuán rígida es la suspensión. Debido a que se trata de un sistema masa-resorte, si la compliancia es mayor (menos rígida la suspension) baja la Fs y viceversa.Qt (total): También llamado factor de calidad o factor de amortiguamiento. Debido a que el altoparlante presenta una resonancia, este factor describe el control sobre esa resonancia. Si el valor es elevado quiere decir que el altoparlante va a quedar vibrando a la frecuencia de resonancia. Afecta a la respuesta en frecuencia y la calidad sonora. En la figura 2 la respuesta en frecuencia de diferentes Q para una misma frecuencia de resonancia. El Q total es el resultante de un Q mecánico y un Q eléctrico (ver Qts, Qms y Qes).

Mms: Masa móvil del sistema. Se considera la suma de Mmd, que es la masa de el conjunto mecánico (diafragma, bobina y porción de suspensiones) con una porción de aire que está directamente por delante y detrás del diafragma. En conjunto con Cms, genera la resonancia mecánica principal del altoparlante. A mayor masa, menor Fs y viceversa. También se deduce que a mayor masa, menor eficiencia.

Rms: resistencia mecánica de la suspensión. Se refiere a las pérdidas en forma de calor, por la fricción, que sucede en las suspensiones.

Vas: Volumen de aire equivalente a la compliancia de la suspensión. Debido a qué un volumen de aire encerrado se comporta como un resorte, y qué en la mayoría de los casos el altoparlante se va a utilizar en un gabinete, es útil expresar la compliancia de la suspension cómo un volumen de aire.

Impedancia: Oposición al paso de la corriente que varía con la frecuencia. Si bien nominalmente se fija un valor (en general 4, 8 o 16), su variación con la frecuencia presenta singularidades (ver impedancia altoparlante). El pico de mayor impedancia en general se condice con la frecuencia de resonancia del altoparlante. Por otro lado el incremento hacia las altas frecuencias se debe a la inductancia de la bobina.Re: Resistencia eléctrica de la bobina. No debe ser confundida con la impedancia nominal (en la figura 3 en negro). La impedancia varía con la frecuencia, la resistencia se mide con corriente contínua. En general la resistencia eléctrica es más baja que la impedancia nominal (ver figura 3 en verde).

Le: Inductancia eléctrica de la bobina. Afecta al altoparlante en altas frecuencias, en general a mayor inductancia menor nivel.

Bl: Es una medida de la fuerza del motor electromagnetico. Es la multiplicación de la densidad de flujo magnético B y el largo de la bobina l (inmersa en el campo magnético). Si bien no es una traducción directa, en general un mayor Bl se traduce en mayor eficiencia.

Xmax: Excursión máxima del conjunto cono-bobina-suspensión. Este valor puede estar medido de diferentes maneras. Físicamente como la diferencia entre la altura de la bobina y la altura del entrehierro o acústicamente como excursión para un determinado valor de distorsión (según AES).

Xvar: Debido a que la medición acústica de Xmax da resultados ambiguos muchos fabricantes entregan este valor que representa la excursión maxima a la cual el Cms o Bl del altoparlante decrecen más de un 50%.

Xmech: Además de los anteriormente mencionados, el Xmech especifica el máximo de recorrido antes de que el altoparlante sufra daño mecanico. Ya sea por la bobina golpeando o por deformación de la suspensión.

Sd: Área efectiva de pistón. Es el área del conjunto cono-suspensión que efectivamente genera presión sonora, es decir que es capaz de transmitir energía al aire. A mayor área, mayor presión generada.

Vd: Volumen desplazado (ver Sd vs Xmax). Se calcula como Sd*Xmax, es un indicador del máximo nivel que puede reproducir el altoparlante, en especial en bajas frecuencias.

Sensibilidad: Nivel de presión sonora producido sobre el eje a 1 metro de distancia al aplicar 1 watt de potencia (dBSPL 1 w/1m). No confundir con eficiencia (ver ¿eficiencia o sensibilidad?). Es común especificarla a 2,83 Volts a cambio de 1 Watt (para altoparlantes de 8 ohms).

Eficiencia (η0): Relación entre potencia acústica producida y potencia eléctrica entregada.Generalmente en los altoparlantes suele ser baja, del 0,2 al 5%.

Pe: Potencia eléctrica máxima. Varía según estandar de medición, por ejemplo AES2-1984 o IEC-268.

Hay una relación estrecha entre varios de estos parámetros, y algunos pueden ser calculado en base a otros. Pero esto ya escapa a la finalidad de este post.


Ing. Eduardo Sacerdoti
Investigación & Desarrollo – Equaphon

jueves, 9 de agosto de 2018

Caja ductada para Eros E-15 Target Bass 4.5 K

MDF de 18 mm de espesor.
Volumen interno neto: 63,59 litros.
Volumen interno bruto: 76 litros.
Sintonia de la caja : 61,7 Hz.
Frecuencia de corte recomendado: HPF 55 Hz.
F3 en 55,79 Hz.




miércoles, 25 de julio de 2018

Caja ductada para Oz Mammut MM 1600 15

MDF de 18 mm de espesor.
Volumen interno neto: 58,44 litros.
Volumen interno bruto: 69,79 litros.
Sintonia de la caja : 67,42 Hz.
Frecuencia de corte recomendado: HPF 60 Hz.
F3 en 61,58 Hz.




lunes, 9 de julio de 2018

Entenda as Especificações Técnicas dos alto falantes | Parâmetros Thielle-Small

Entender as especificações técnicas dos alto falantes é essencial para quem quer escolher o modelo certo para o seu projeto de som automotivo e de quebra, ainda gastar menos.
Para melhor entendimento do post, recomendamos você dar uma olhada em: Como funcionam os alto falantes.  Após entender como o alto falante funciona, fica muito mais fácil entender este post.
Entenda as Especificações Técnicas dos alto falantes | Parâmetros | Como escolher?
Potência:
escolher modulo amplificador potência 2
  • Potência Nominal WrmsQuantidade de energia que o alto falante suporta dissipar, medida segundo a norma NBR 10303.
    Lembrando: os alto falantes não têm potência, eles suportam potência.
    Em um sistema de som automotivo:
    – Quem tem a potência é a bateria, pois ela que tem tensão e corrente;
    – O Amplificador converte a energia (amplifica com a energia da bateria o sinal musical);
    – O Alto falante suporta a potência (reproduz o som).Ou seja, a bateria tem a energia, o amplificador transforma a energia (amplifica o sinal “Musical” com a energia da bateria) e manda para o alto falante. No alto falante, parte da energia é transformada em energia mecânica, movimentando o cone e reproduzindo o som, e a outra parte é transformada em calor.
    Para tirar essa informação do alto falante, as fábricas aplicam o “sinal rosa” (que esforça ao máximo o alto falante). O máximo de energia que o alto falante recebe, sem queimar (sem sofrer danos), em um determinado espaço de tempo (pode variar, mas fica em torno de 2h), é o valor em rms do mesmo.
  • Potência musicalComo dito, para “retirar a potência rms” do alto falante, as fábrica usam o sinal rosa, que esforça ao máximo o alto falante. Em músicas, sempre há intervalos de batidas frequências e etc., que esforçam menos o alto falante. Logo ao utilizar o alto falante em músicas, conseguimos aplicar mais potência neles. A potência musical é Média geral da quantidade de energia que o alto falante consegue suportar em músicas, que é geralmente o dobro do valor em rms do alto falante. (medição com multímetro – de preferência True-Rms – na saída do amplificador).
  • Potência de Pico Wpico
    Quantidade de energia que o alto falante consegue suportar em picos musicais (medição com osciloscópio) em um tempo curto, em torno de 4 segundos, por exemplo. Geralmente a potência de pico tende a ser 4x maior que a potência em Wrms.
Resposta de frequência ou curva de resposta (Hz)É o dado que diz qual a região que o alto falante trabalha. Ex: 60hz à 2700hz.
Geralmente medido com 1w rms à um metro em câmara anecoica. Métodos mais usados: Near Field e Half Space. Aplica-se ruído rosa e “pega-se” a faixa do gráfico onde o alto falante teve a sua ótima resposta.
Observação: em alto falantes que precisam de caixa, não se deve utilizar a resposta de frequência como base para realizar o corte de frequência (principalmente o corte HPF).
resposta de frequencia alto falante
RE Resistência Elétrica (DC) OhmsResistência da passagem elétrica (corrente contínua DC), é a força contrária à passagem de energia. Podemos saber qual a resistência elétrica do alto falante ao utilizar um multímetro, colocando a chave do multímetro da escala “ohm” e conectando nos bornes do alto falante.
Impedância Nominal (AC) Zn OhmsRelação da resistência elétrica (bobina móvel) dentro do campo magnético (sempre maior que a resistência elétrica). Veja o post completo com as principais dúvidas: O que é impedância? Alto Falantes
Esses dois pontos acima são muito importantes para escolher também a impedância de saída do amplificador, pois o valor precisa “casar” com o valor final da impedância dos alto falantes. Onde temos algumas variáveis como: quantidade de alto falantes. tipo de ligação e impedância de cada alto falante utilizado: Clique aqui e veja como ligar o alto falante no módulo.
Sensibilidade dB/1w/1mFrequência de ressonância do sistema móvel.
É o quão alto o alto falante reproduz o som com 1Wrms à 1 metro de distância do microfone, quanto maior for o valor, maior a conversão. Não compare alto falantes de tipos ou polegadas diferentes: um alto falante de woofer 18 polegadas, geralmente possui um valor alto de sensibilidade (ex: 95dB); alto falantes subwoofers de 8 polegadas, geralmente possuem um valor baixo de sensibilidade (ex: 82dB).
Considere a sensibilidade se estiver comparando o mesmo tipo de alto falante, com a mesmo tamanho e com o mesmo valor em rms.
*É uma informação importante, porém, é mais útil em alto falantes que reproduzem sons mais agudos (frequências altas) e em alto falantes não tão fortes.
Sd – cm²
Área total do diafragma ou área efetiva do cone. O cone é o responsável direto na geração das ondas sonoras, logo, seu tamanho também irá afetar a sonoridade.
Quanto maior a área do cone, mais massa de ar ele desloca, porém mais lento ele fica. Sendo melhor na reprodução de frequências mais baixas.
QUanto menos a área do cone, menos massa de ar ele desloca, porém mais rápido ele fica. Sendo melhor na reprodução de frequências mais altas.
X max (ou X máximo) em mm
Deslocamento linear máximo do conjunto móvel sem danos (ou sem distorção e etc).
Valores altos indicam uma ótima capacidade em reprodução de frequências baixas.
Alto falantes que reproduzem frequências altas, não têm Xmax altos.
É “retirada” a partir do valor da altura total da bobina, subtraindo o valor da altura da peça polar superior, e dividindo o resultado por 2. Ou seja, é o valor da distância máxima em que a bobina mantém seu enrolamento dentro do gap acima e abaixo da peça polar (onde se tem o fluxo magnético).
Por exemplo: um falante com Xmax de 10mm quer dizer que ele poderá ter um movimento de 10mm para fora e 10mm para dentro sem danos ao conjunto móvel.
Os fatores influentes que controlam são, o conjunto magnético, a borda, a arranha e pelo damping factor do  módulo amplificador.
O conjunto mecânico pode ultrapassar o X-max do alto falante, mas não deve. Ao acontecer isso, perde-se o “controle” da movimentação do conjunto, podendo danificar o alto falante.
Isso geralmente acontece ao utilizar uma caixa errada para o alto falante.
Os danos mais comuns afetam a bobina, podendo danificar o enrolamento ao raspar no gap, ou a deforma-lá, ao bater no fundo do conjunto magnético. Além disso, como ultrapassar o x-max causa distorção, a chance de queimar a bobina do alto falante aumenta muito.
Fs – Hertz (Hz)É a frequência na qual um corpo vibra em sua maior amplitude devido às suas próprias naturezas estruturais, no caso do alto falante, é a frequência de ressonância do conjunto móvel (corpo).
Ela geralmente diz aonde o alto falante começa a reproduzir o som com ótima eficiência.
Em regra tem-se dificuldade em produzir frequências abaixo dele.
Por exemplo:
– um falante com Fs de 60hz não vai produzir 30hz muito bem, podendo danificar o conjunto mecânico ao receber uma grande quantidade de energia, mesmo em uma caixa acústica apropriada.
– um falante com Fs de 32hz vai produzir bem 30hz se estiver em uma caixa com sintonia adequada.
Observação: Quando se utiliza o alto falante em uma caixa corneta, na qual não tem tem muita “Litragem” e possui sintonia alta, o valor do Fs acaba não importando muito.
Por exemplo: médio grave em caixa corneta com HPF a partir de 200hz.

Qts – Qualidade total do Alto FalanteO valor do Qts que define o controle do conjunto móvel do alto falante.
Quanto menor o valor: quer dizer que o motor do alto falante consegue controlar muito bem o conjunto móvel do alto falante. Ele acelera e desacelera mais rapidamente. . É indicativo, por exemplo de som firme, com pancada, com menor peso e graves menos profundos.
Quanto maior o valor: quer dizer que o motor do alto falante não consegue controlar muito bem o conjunto móvel do alto falante. Ele acelera e desacelera mais lentamente (som mais retumbante). Indica um grave mais pesado e mais lento respondendo com maior facilidade as frequências baixas.
Obs: Não existe um valor melhor que o outro.
Exemplos: Alto Falantes para grave de 15 polegadas conta com QTS em torno de 0,4.
Alto Falantes de Qts de 0,6 ou acima, são modelos que precisam de caixa grandes.
  • Parâmetros “relacionados” aos QTS:
    Qms:
    Fator de qualidade mecânico para fs ao ar livre, considera apenas as perdas mecânicas, quanto maior o valor de Qms, menos flexível será o conjunto móvel. Conjunto móvel:  suspensão externa (borda) e aranha que prende a bobina, responsáveis pela sustentação do cone.
    Valores de Qms maiores indica um alto falante que reproduz um som mais “limpo” e com melhor dinâmica, monde terá menos perdas.
    A borda terá maior flexibilidade e a aranha terá construção dando como resultado maior fluxo do ar e maior sensibilidade, sendo bom indicativo de reserva de energia acumulada.
    Qes:
    Fator de qualidade elétrico para fs ao ar livre, considera apenas as perdas elétricas, quanto menor o valor de Qes, maior a força dinâmica do sistema eletromagnético.
VAS – Litros (L)
Volume equivalente de ar que tem a mesma compliância do sistema de suspensão do alto-falante (volume acústico do alto-falante). O volume Vb da caixa acústica depende também do Qts e Fs.
Ao utilizar volumes de caixa menores que os especificados, modifica-se a resposta de frequência, geralmente reforçando uma certa região dos graves, aumentando o Fb e também a excursão do cone do alto-falante.
É um valor que “diz” o tamanho da caixa acústica para o alto falante.
Quanto maior o valor do VAS, maior será a caixa acústica.
Quanto menor o valor do VAS, menor será a caixa acústica.
Veja um post de como calcular o VAS de um alto falante: Como calcular/encontrar o VAS do Alto falante?
Produto BL(CampoMagnético x ComprimentoFioNoFluxo x CorrenteNoFio)
Quanto maior o valor de Bl mais forte será a força do conjunto magnético do alto falante.
Por exemplo: Alto falantes com alto valor de Bl, ao redor de 30 ou mais, tem maior condição de controlar seus cones adequadamente. São conjuntos magnéticos conjuntos magnéticos massivos, pesados. Em geral apresentarão também baixos valores de Qts.
Alto falantes com Bl abaixo de 20 ou menos terão menos condições de controle do cone. Logo terão valores de Qts maiores.
Mmd em gramasÉ o peso do conjunto móvel/mecânico do alto falante ( cone ou diafragma, bobina, enrolamento e etc). Comparando alto falantes de mesmo tamanho e valor rms:
– o modelo que tiver um mmd maior, terá maior eficiência na reprodução de frequências mais baixas, pois um conjunto mecânico mais leve também será movido mais rapidamente.
– o modelo que tiver um mmd maior, terá maior eficiência na reprodução de frequências mais altas,  pois um conjunto mecânico mais pesado também será movido mais lentamente.
O parâmetro Mms é o peso do cone incluindo a massa radiante, não devendo ser confundido com o Mmd. Alguns programas de simulação de caixas de som vão calcular os valores de Mms quando se entra com o Mmd.
Outros parâmetros:
  • B: Densidade de fluxo magnético no vão da bobina, em Tela-metros (TM)
  • Cas: Acusticamente equivalente ao Cms
  • Cms: compliância mecânica da suspensão do alto-falante
  • Compliância mecânica: é o quanto um determinado corpo se desloca quando aplica nele uma determinada força . É dada em m/N ou m/N
  • D: Diâmetro efetivo do falante, em metros
  • F3: Ponto de menos 3dB em relação à região de resposta plana em Hertz
  • Fb: Frequência de sintonia (ressonância) da caixa acústica Vented Box (Bass Reflex). (frequencia de um vale entre dois picos)
  • Fc: Frequência de Ressonância do sistema caixa Closed Box. (frequência de pico)
  • Fs: Frequência de ressonância ao ar livre (frequência de pico)
  • L: comprimento do fio imerso no campo magnético, em metros
  • Lces: Indutância elétrica equivalente do Cms, em henri
  • Ms: Massa total móvel do cone
  • Mms em KGMassa mecânica móvel do alto-falante mais a carga de ar que ele desloca.
    Ou seja, o parâmetro Mms é o peso do cone incluindo a massa de ar que ele desloca.
  • n0 rendimento de referência de um alto-falante. O “no” indica a relação entre potência acústica produzida pelo falante e potência elétrica aplicada. Podemos perceber que os alto-falantes são, na verdade, grandes geradores de calor, uma vez que a maioria dos falantes tem rendimento em torno de apenas 1%.
  • p (rho): Densidade do ar 1.18 kg/m^3
  • Pa: Potência acústica
  • Pe: Potência elétrica
  • Q: Amortecimento relativo do falante.
  • Qa: Q do sistema no Fb, devido a perdas por absorção, admensional
  • Qec: Q do sistema na ressonância (Fc), devido a perdas elétricas, admensional
  • R: Ondulaçao do sinal, in dB
  • Ras: Acusticamente equivalente ao RMS
  • Revc: resisttência DC da bobina, em Ohms
  • SPLo Sound Pressure Level, usualmente medido a 1 watt, por 1 metro na frente ao falante
  • Vb: Volume interno líquido da caixa acústica, oferecido ao alto-falante. O valor de Vb influi na resposta de graves, na frequência de corte F3, na de sintonia Fb e no deslocamento do cone.
  • Vd: Máximo volume deslocado pelo falante (produto de Sd pelo Xmax), em metros cúbicos.
  • Vd:Se a questão é mover grandes quantidades de ar nas baixas frequências, este é o parâmetro a ser olhado. Isso por que para produzir som é preciso mover ar e quanto mais baixa a frequência a ser reproduzida, maior será a quantidade de ar a ser movida para dar determinado resultado. Pode-se fazê-lo usando cones menores (menor Sd), com a penalidade de ter maior movimento pra dentro e pra fora em relação aos cones maiores. A área do cone maior dividida pela área do cone menor vai dar a necessidade de deslocamento do menor em relação ao maior para produzir o mesmo resultado. É fácil calcular isto, e comparar os valores de Vd garante um indicativo do que um falante de graves pode produzir, sendo uma coisa que poucos realmente fazem.
Fonte: Loja do Som Automotivo

martes, 27 de febrero de 2018

lunes, 1 de enero de 2018

Caja ductada para Bomber Bicho Papao SWBP12-800 4+4

Caracteristicas de la Caja:

MDF de 15 mm de espesor.
Ducto: 4 pulgadas de diametro y 17 cm de largo.
Volumen interno bruto : 49,4 litros.
Volumen interno neto : 44,51 litros.
Sintonia de la caja : 46 Hz.
Frecuencia de corte minimo recomendado(HPF): 40 Hz.
Pico de respuesta de 5,11 dB en 56,24 Hz.
F3 en 38 Hz.
